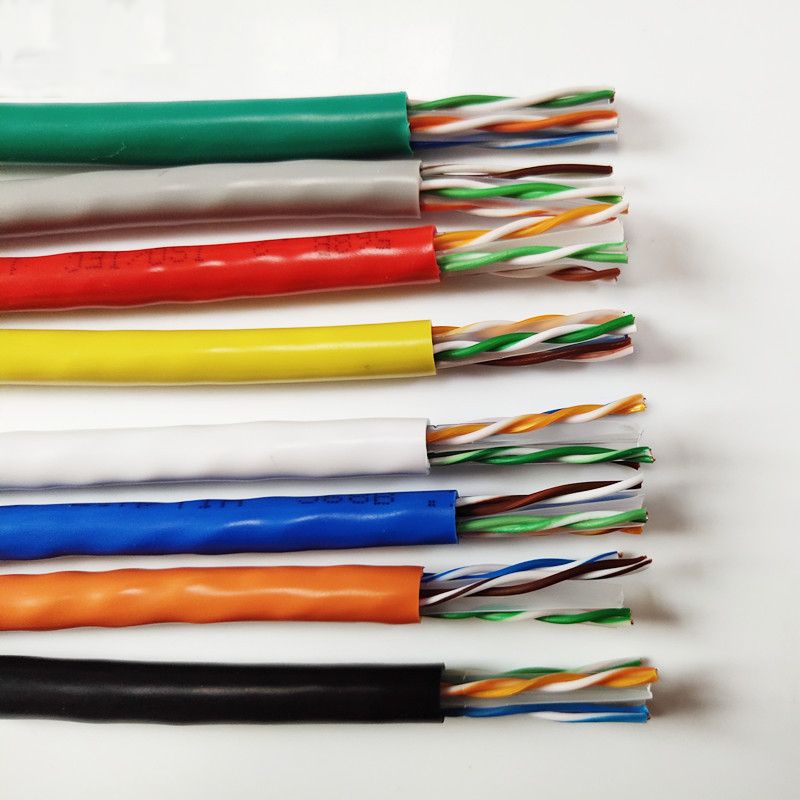

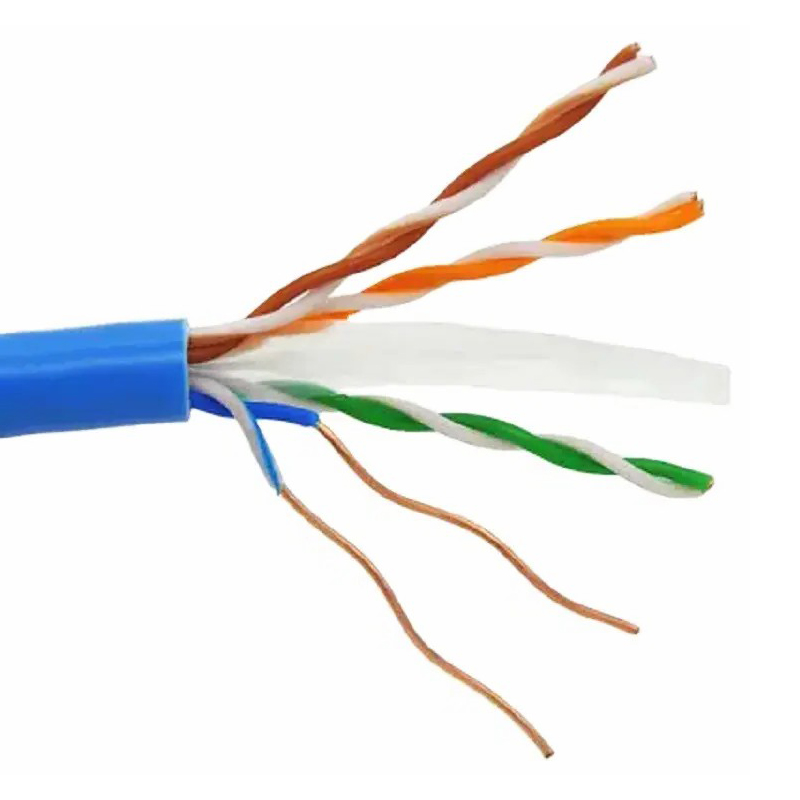

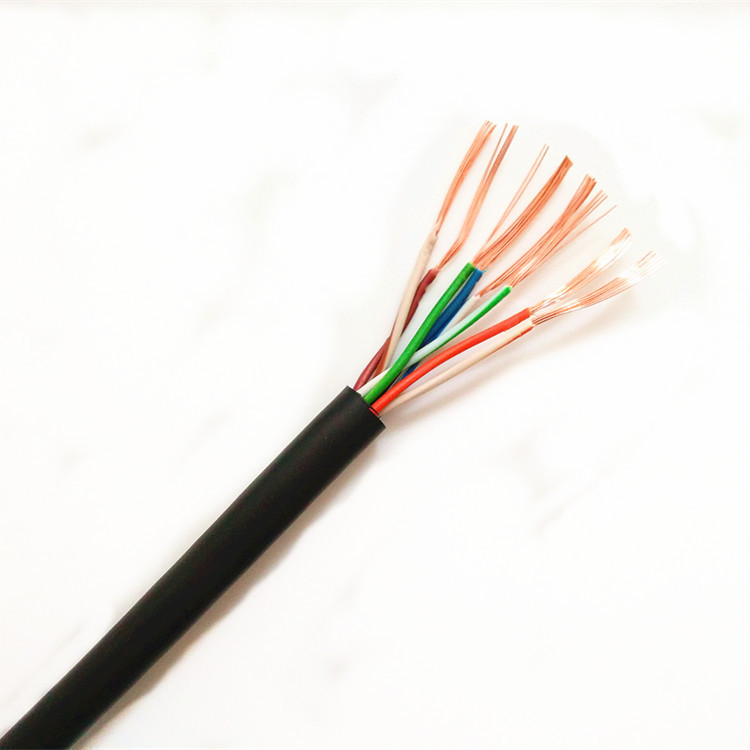

Cabo Ethernet CAT 5e 6 6a 7 8

Inpedância

100+/-15 ohms

Capacitância mútua, max.ohms/1000 pés

17.1

Resistência DC, máx.ohms/1000 pés

28,6

Resistência DC USGalance de um par

5% no máximo

Desequilíbrio de capacitância (par para terra)

330pf/100m máx.

Inclinação do atraso de propagação

45ns/100m

Velocidade normal de propagação

66% a 100 MHz

Relação de atenuação para diafonia

a 100 MHz, típico 22,5 dB

a 100 MHz, típico 13,4dB

a 100 MHz, típico 7,0dB

Frequência

ESSE MÁXIMO

PRÓXIMO

ACR

PS.PRÓXIMO

PS.ACR

ELFEXT

PS.ELFEXT

RL

MHz

(dB/100m)

MÍN.(dB)

MÍN.(dB)

MÍN.(dB)

MÍN.(dB)

MÍN.(dB/100m)

MÍN.(dB/100m)

MÍN.(dB)

1

2.4

74,3

71,9

72,3

69,9

67,8

64,8

20

4

4.6

66,3

60,7

63,3

58,7

55,7

52,7

23

8

6.4

60,8

54,4

58,8

52,4

49,7

46,7

24,5

10

7.2

59,3

52.1

57,3

50,1

47,8

44,8

25

16

9.1

56,3

47,2

54,3

45,2

43,7

40,7

25

20

10.2

54,8

44,6

52,8

42,6

41,7

38,7

25

25

11.4

53,3

41,9

51.3

39,9

39,8

36,8

24.2

31h25

12,8

51,9

39,1

49,9

37.1

37,9

34,9

23.3

62,5

18,5

47,4

28,9

45,1

26,9

31,8

28,8

20,7

100

23,8

44,3

20,5

42,3

18,5

27,8

24,8

19

155

30.1

41,5

11.4

39,5

9.4

23,9

20,9

17.4

200

34,8

39,8

5

37,8

3

21.7

18,7

16.4

250

39,4

38,3

0

36,3

QUE

19,8

16,8

15.6
