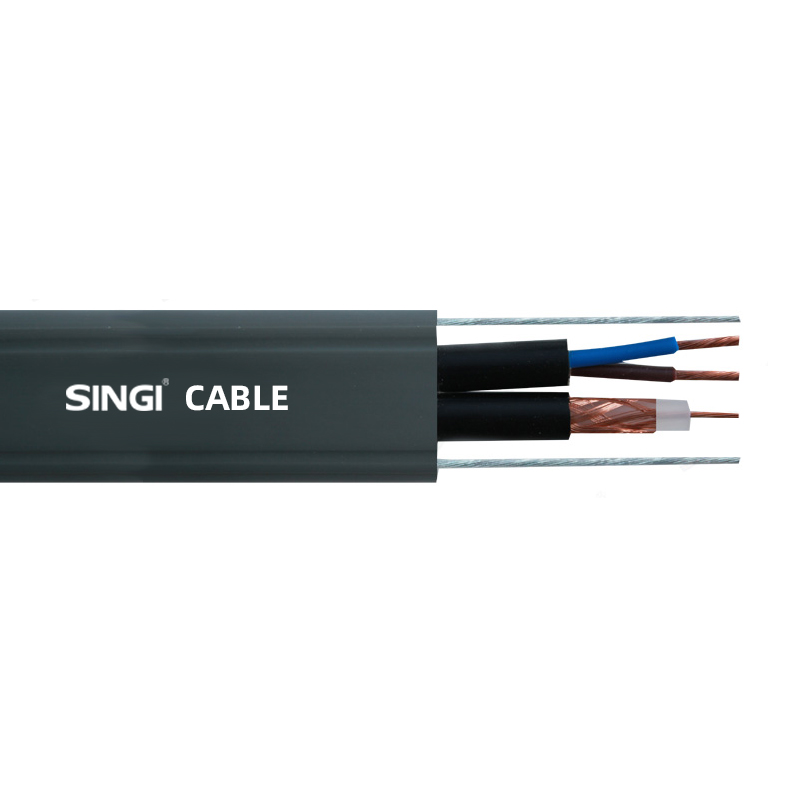

Cabo plano de viagem do elevador

Os cabos de controle do elevador usam núcleos de suporte de carga de fio de aço para fornecer controle elétrico geral em longos comprimentos de suspensão, ao mesmo tempo que resistem ao estresse mecânico.
Descrição
Descrição





Estrutura do produto

Condutor: Múltiplos fios de fio de cobre isento de oxigênio ultrafino e torcido
Isolamento: mistura de PVC
Cor: indicação de cor ≤0,5mm, em linha com DIN47100 ≥0,5mm número preto número branco
Reforço: fio de aço de aviação galvanizado de alta resistência
Bainha: material de bainha de PVC resistente ao frio


Escopo de aplicação

Este cabo adota um design estrutural e tem uma longa vida útil, maximizando a eficiência das empresas de produção de elevadores. Os cabos de controle do elevador fornecem controle elétrico geral em longos comprimentos de suspensão, ao mesmo tempo que resistem ao estresse mecânico. Como o cabo do elevador utiliza fio de aço para transportar o núcleo do cabo, ele pode ser usado em aplicações de suspensão de longa distância. Os fios são feitos de um novo tipo de material de bainha flexível resistente ao frio, que pode permanecer macio em baixas temperaturas de -15°C. Devido ao peso do cabo e à tensão que ele precisa suportar, a estrutura do cabo precisa ser projetada quando usada para suspensão de longo comprimento. Resistência de carga de fio de aço galvanizado para aviação, prolongando a vida útil.


Parâmetros técnicos

Padrões de implementação: GB5023, IEC60227-6, En50214
Temperatura nominal: 70 ℃
Indicação do modelo: T: Elevador, V: Isolamento de PVC, V: Bainha de PVC, B: Plano, P: Estrutura blindada, G: Reforço de fio de aço, TV: Linha de transmissão de vídeo
Quando os cabos do elevador estão dispostos em linha reta:
1. O comprimento de uso gratuito é superior a 35M;
2. A velocidade de corrida é superior a 1,6 M/S; deve-se considerar a adição de componentes de suporte de carga ao cabo. Os componentes de suporte de carga são geralmente cabos de aço galvanizado ou cabos de fibra, como fios de aramida.
Quando o cabo do elevador é torcido em um arranjo tipo flor de ameixa:
1. O comprimento de suspensão livre é superior a 80M;
2. A velocidade operacional é 4M/S-10M/S; deve-se considerar a adição de componentes de suporte de carga ao cabo, que geralmente são cabos de aço macio galvanizado.


Número do modelo

Nº de núcleos*Seção (mm²)

Altura

Espessuras

Formato do produto

milímetros

milímetros

TVVB

2*0,75

8

4.6

Arranjo de peça única

TVVB

3*0,75

10.4

4.6

Arranjo de peça única

TVVB

4*0,75

13.7

4.6

Arranjo de peça única

TVVB

5*0,75

17.1

4.6

Arranjo de peça única

TVVB

6*0,75

19.4

4.6

Arranjo de peça única

TVVB

7*0,75

21.8

4.6

Arranjo de peça única

TVVB

8*0,75

24.1

4.6

Arranjo de peça única

TVVB

9*0,75

26,5

4.6

Arranjo de peça única

TVVB

10*0,75

28,8

4.6

Arranjo de peça única

TVVB

24*0,75

64,7

4.6

Arranjo de peça única

TVVB

24*0,75

31,9

9

Arranjo de ameixa

TVVB

30*0,75

40,7

8.3

Arranjo de ameixa

TVVB

36*0,75

44,4

9

Arranjo de ameixa

TVVB

40*0,75

51,8

8.3

Arranjo de ameixa

TVVB

42*0,75

50,6

9

Arranjo de ameixa

TVVB

48*0,75

56,7

9

Arranjo de ameixa

TVVB

54*0,75

62,9

9

Arranjo de ameixa

TVVB

60*0,75

69

9

Arranjo de ameixa

TVVB

66*0,75

75,2

9

Arranjo de ameixa

TVVB(G)

2*0,75

13,5

4.6

Arranjo de peça única
(com fio de aço)

TVVB(G)

3*0,75

15,9

4.6

Arranjo de peça única
(com fio de aço)

TVVB(G)

4*0,75

19.2

4.6

Arranjo de peça única
(com fio de aço)

TVVB(G)

5*0,75

22,6

4.6

Arranjo de peça única
(com fio de aço)

TVVB(G)

6*0,75

23,9

4.6

Arranjo de peça única
(com fio de aço)

TVVB(G)

7*0,75

27.3

4.6

Arranjo de peça única
(com fio de aço)

TVVB(G)

8*0,75

29,6

4.6

Arranjo de peça única
(com fio de aço)

TVVB(G)

9*0,75

32

4.6

Arranjo de peça única
(com fio de aço)

TVVB(G)

10*0,75

34,3

4.6

Arranjo de peça única
(com fio de aço)

TVVB(G)

24*0,75

70,9

4.6

Arranjo de ameixa
(com fio de aço)

TVVB(G)

24*0,75

40,9

9

Arranjo de ameixa
(com fio de aço)

TVVB(G)

30*0,75

48,9

8.3

Arranjo de ameixa
(com fio de aço)

TVVB(G)

36*0,75

52,6

9

Arranjo de ameixa
(com fio de aço)

TVVB(G)

40*0,75

60

8.3

Arranjo de ameixa
(com fio de aço)

TVVB(G)

42*0,75

59,8

9

Arranjo de ameixa
(com fio de aço)

TVVB(G)

48*0,75

65,9

9

Arranjo de ameixa
(com fio de aço)

TVVB(G)

54*0,75

72,1

9

Arranjo de ameixa
(com fio de aço)

TVVB(G)

60*0,75

78,2

9

Arranjo de ameixa
(com fio de aço)

TVVB(G)

66*0,75

84,4

9

Arranjo de ameixa
(com fio de aço)
