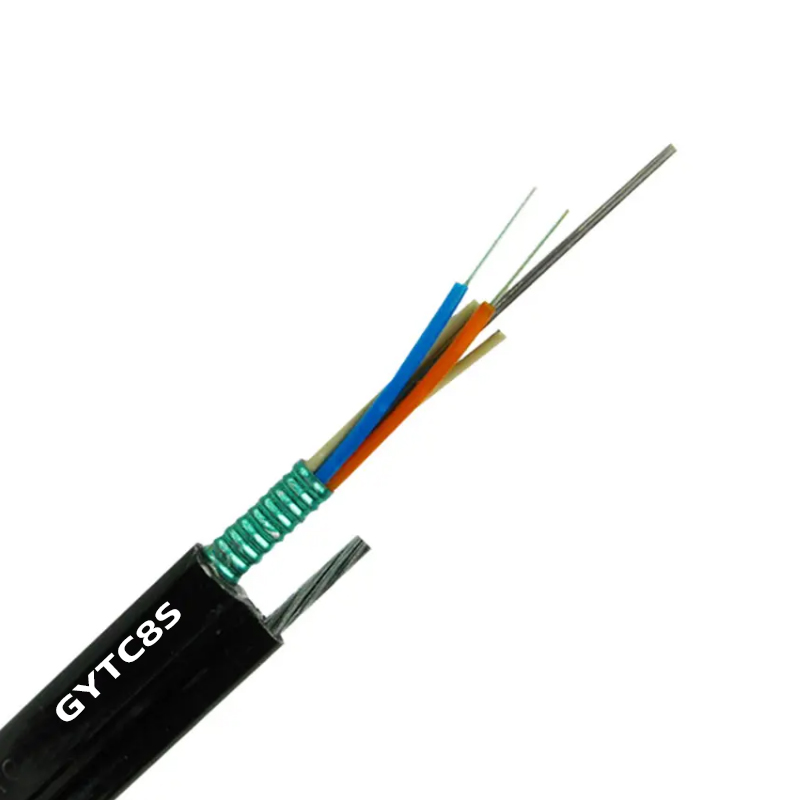

As fibras, de 250 μm, são posicionadas em um tubo solto feito de plástico de alto módulo. Os tubos são preenchidos com um composto de enchimento resistente à água. Um fio de aço localiza-se no centro do núcleo como um membro de resistência metálica. Os tubos (e enchimentos) são trançados ao redor do membro de resistência em um núcleo de cabo compacto e circular. Após a aplicação de uma camada de umidade de laminado de alumínio e polietileno (APL)
ao redor do núcleo do cabo, esta parte do cabo acompanhada dos fios trançados como parte de suporte é completada com uma bainha de polietileno (PE) para formar a estrutura da figura 8.
Os cabos Figura 8 GYTC8Y, GYTC8S também estão disponíveis mediante solicitação. Este tipo de cabo é aplicado especificamente para instalação aérea autoportante.
Padrões
O cabo GYTS está em conformidade com o padrão YD/T901-2001, bem como IEC60794-1
Características
A alta resistência à tração dos fios trançados atende aos requisitos de autossustentação e reduz o molde de instalação.
Bom desempenho mecânico e de temperatura
Tubo solto de alta resistência que é resistente à hidrólise
O composto especial de enchimento de tubos garante uma proteção crítica da fibra
As seguintes medidas são tomadas para garantir a estanqueidade do cabo:
Fio de aço usado como elemento de resistência central
Composto de enchimento de tubo solto
100% de enchimento do núcleo do cabo
Barreira de umidade APL
Aplicação: Autossustentável
Parâmetros técnicos
Tipo de cabo
Contagem de fibras
Tubos
Enchimentos
Diâmetro do cabo (mm)
Peso do cabo (kg/km)
Resistência à tração Longo/Curto prazo (N)
Resistência ao esmagamento de longo/curto prazo (N/100mm)
Raio de curvatura Estático/Dinâmico (mm)
GYTC8S
4
1
4
6,8x9,2x18,0
214
1000/3000
300/1000
10D/20D
Temperatura de armazenamento/operação: -40°C a +70°C
