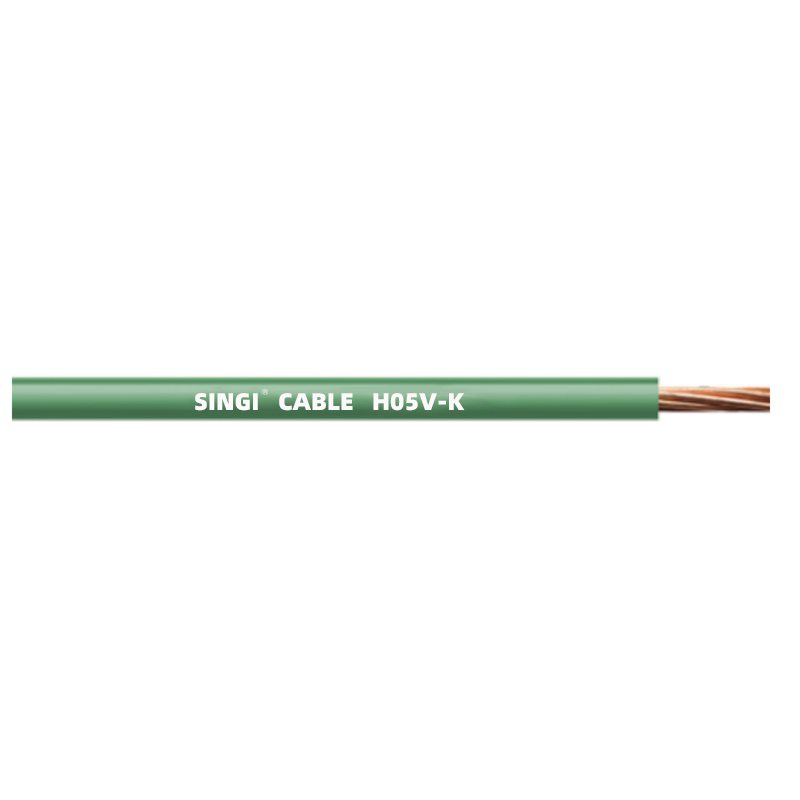

Cabo CE H05V-K

Estrutura do produto

Condutor

Fios de cobre trançados nus ou estanhados, em conformidade com IEC60228 categoria 5

Isolamento

PVC/TI1 em conformidade com DIN VDE 0281 Parte 1+HD21.1

Padrão de cores

Em conformidade com o padrão HD402

 Estrutura Central

Estrutura em camadas

Padrões de Aplicação

EN50525

Parâmetros técnicos

Tensão nominal

300V/500V

Tensão de teste

2.000V

Temperatura nominal

70°C

Colocação fixa de temperatura operacional :

Instalação móvel:

-15℃~+70℃

-5℃~+70℃

Colocação fixa de raio de curvatura mínimo :

 Instalação móvel:

12,5*D

12,5*D

Retardador de chama

Retardante de chama e autoextinguível de acordo com IEC60332-1-2

Resistência de isolamento

Cumprir os requisitos REN50525

Cenário de aplicação

É utilizado para conexões flexíveis dentro de aparelhos elétricos, instrumentos e instalações elétricas. Ligações entre instrumentos, instalações, quadros eléctricos, distribuidores de energia (quadros) e equipamentos de telecomunicações, também adequados para sistemas de protecção contra seca (fios de terra) e luzes de aviso.

Característica

Fio de núcleo único flexível e flexível

Certificação

Marcação, RoHS

TIPO

CONDUTOR

ISOLAMENTO

MÁX.COND.  RESISTÊNCIA （Ω/Km,20℃）

 COLOCAÇÃO PADRÃO  (M/ROLO)

Tipo de fio (mm2)

CONSTRUÇÃO (Nº/mm)

Diâmetro Externo (mm)

ESPESSURA (mm)

Diâmetro Externo (mm)

H05V-K   H05V2-K

0,5

16/0,2

0,95

0,6

2.2

39

500

0,75

24/0,2

1,25

2.4

26

1,0

32/0,2

1,35

2.6

19,5
